GKWD-53双金属温度计

一、产品概述GKWD-53双金属温度计是由两种不同膨胀系数,彼此牢固结合的金属作为感温元件的接触式直读温度

在线订购
产品详情

产品概述

GKWD-53双金属温度计是由两种不同膨胀系数,彼此牢固结合的金属作为感温元件的接触式直读温度仪表,适合测量中、低温,现已成为温度就地指示仪表的理想选择。

双金属温度计具有产品结构合理,示值直观、清晰,测量范围大、体积小等特点。电接点双金属温度计可实现信号远传报警功能。双金属温度计已经广泛应用于石油,化工,电力,冶金,食品,制药,造纸,水处理等行业就地连续温度测量的过程中。

测量原理

双金属温度计的感温元件通常是由两种膨胀系数不同,彼此又牢固结合的金属制作成螺旋形的结构。绕成螺旋形的双金属感温元件一端固定,另一端连接指针轴。当被测物体温度变化时,两种金属由于膨胀系数不同,使螺旋管曲率发生变化,通过指针轴带动指针偏转,直接显示被测物体温度示值。从而实现就地连续温度测量的目的。

产品特点

◎产品结构合理、运行稳定

◎示值直观、清晰

◎介质与指示器密闭隔离

◎可选择隔爆型电接点双金属温度计,实现信号远传报警功能

◎可用于腐蚀、有毒、易燃易爆等危险场所

安装形式

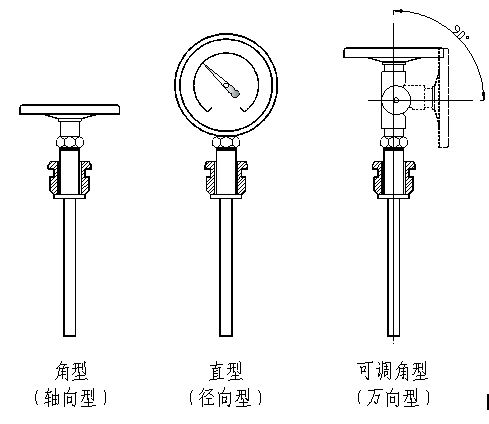

双金属温度计按指针盘与保护管的连接方向,一般可分为:角型、直型、可调角型。

角型(轴向型):指针盘与保护管成垂直方向连接。

直型(径向型):指针盘与保护管成平行方向的连接。

可调角型(万向型):指针盘与保护管管连接方向0~90°调节。
双金属温度计有多种安装固定型式满足用户需求,主要安装形式包括:可动外螺纹、固定法兰等。

基本参数

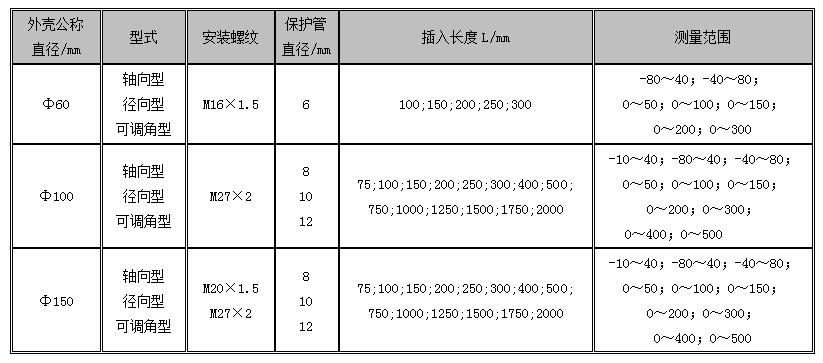

1、主要技术参数

2、测量范围

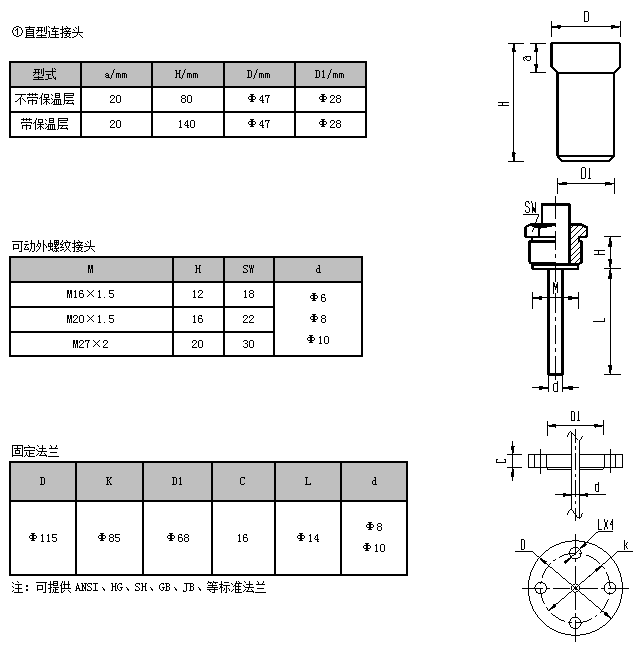

3、常用安装固定型式

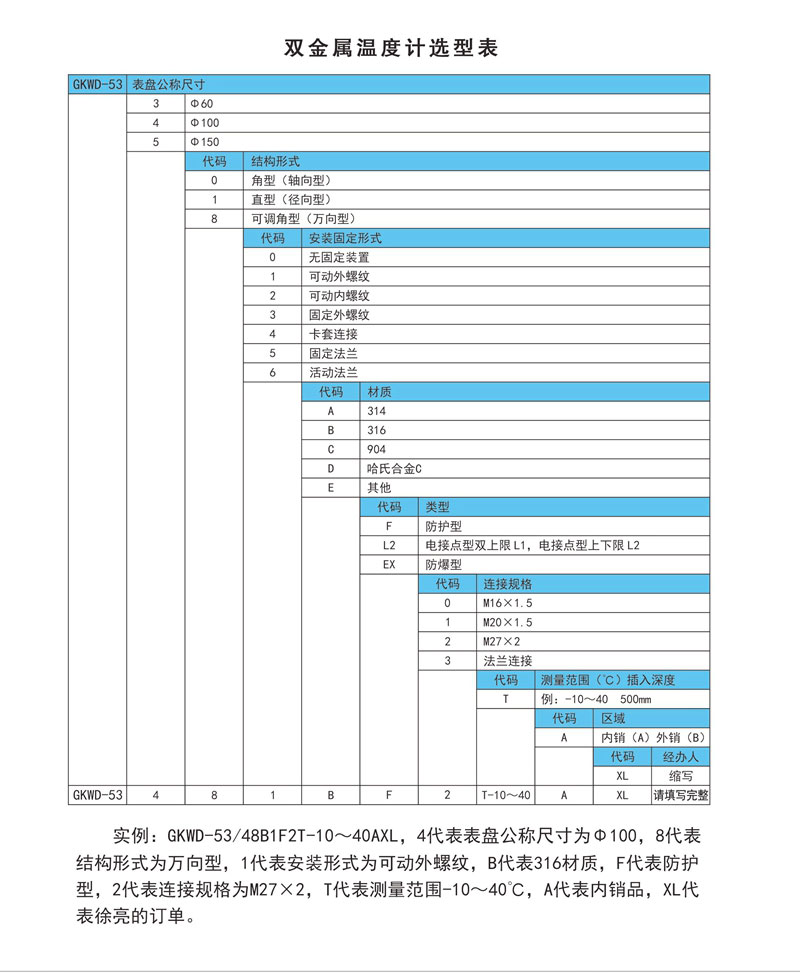

双金属温度计选型表
