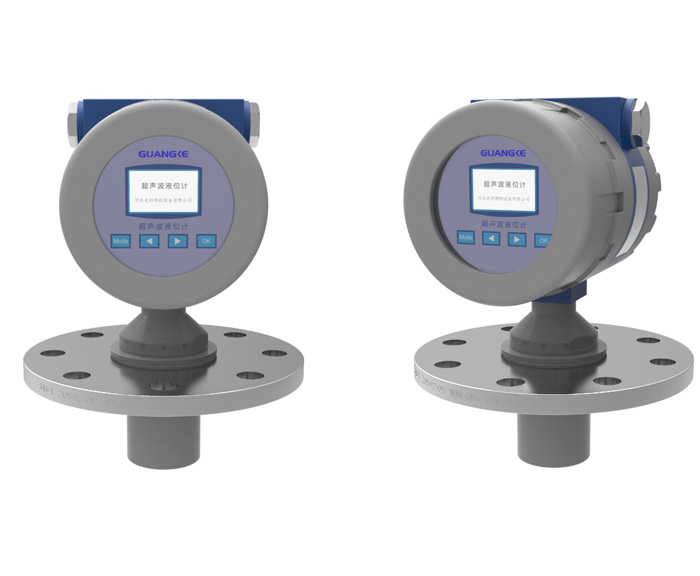

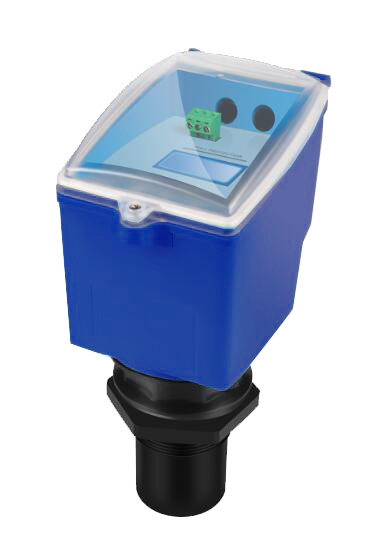

GKYWG-60C超声波液位计

一、产品概述

  GKYWG-60C超声波液位计是由微处理器控制的数字液位仪表，安装于被测容器上部，利用超声波发射接收的原理，可以准确测量容器内多种介质(毒性、腐蚀性、易发挥、易泄露等)的液位。液位计结构简单，安装维护方便，可广泛应用于石油，化工，食品，水处理等行业。

  二、工作原理

  超声波液位计由三部分组成：超声波换能器、处理单元、输出单元。工作时，换能器发出超声波脉冲，脉冲经液体表面反射后被换能器接收，从超声波发射到被重新接收的时间与其距离成正比。微处理器检测该时间，根据声速计算出换能器到液面的距离。通过减法运算即得出液位值。变送器模电转换电路输出4～20mA信号或RS485 MODBUS信号。

  三、产品特点

  ○自动功率调整、增益控制、温度补偿

  ○无维护工作量

  ○36通道高频处理器

  ○可用于有毒、腐蚀、易燃易爆等危险场所

  ○安全、美观、防护等级高

  ○测量稳定性高

  四、主要技术参数

  ○测量范围：5m、10m、15m、20m

  ○测量精度：±0.3%FS*(标准条件*)

  ○温度范围：-20℃～90℃

  ○压力：1.5MPa

  ○防爆认证：ExdⅡCT4，ExiaⅡCT4

  ○防护等级：IP67  安全等级：SIL3

  ○供电：24VDC 220VAC

  ○线制：两线制、四线制

  ○输出信号：4～20mA RS485

  ○固定方式：定做法兰

  ○接液材质：304、316、316L、PVC等

  ○现场显示：是

  五、安装连接

  超声波液位计在安装时考虑盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，留出50公分的余量，安装时，变送器探头高出最高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

  如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。

  仪表量程指仪表能够测量的距离，安装高度TH应小于量程。

  超声波液位计盲区指仪表在探头附近无法测量的区域，高液位与探头间距应大于盲区，例盲区为0.3m，则高液位与探头间距大于0.3m。

  探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

  注：使用超声波物位计时，务必保证高料位不能进入测量盲区。

  超声波液位计有三种安装方式：

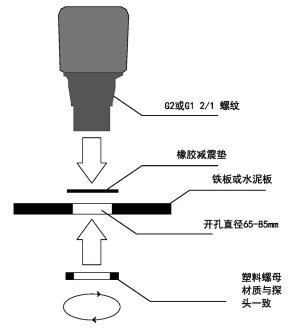

  螺母安装

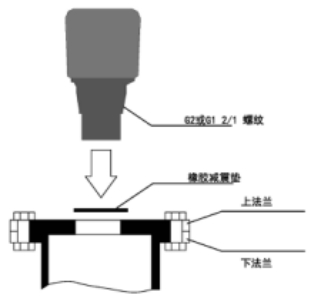

  法兰安装

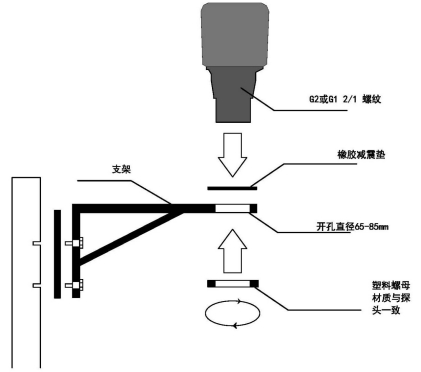

  支架安装

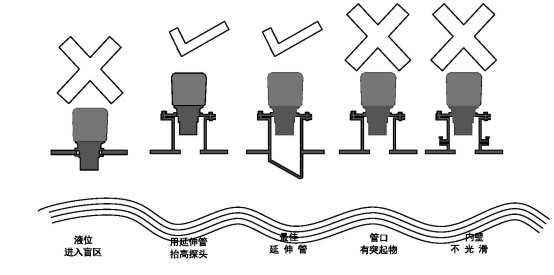

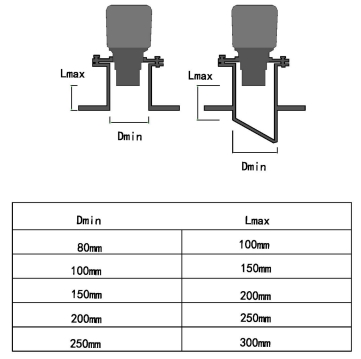

  安装孔(延伸管)要求

  安装孔的直径、长度应符合仪表的要求。

  若液位/物位能进入仪表的盲区，则需安装延伸管抬高探头的安装高度。延升管的直径、长度应符合仪表的要求。

  要求如右图所示。

  请根据实际情况，确定Lmax，和Dmin的尺寸。

  注意：

  1.延伸管的内壁需光滑(无焊接缝合和对接缝)。

  2.延伸管的下管口须光滑，无毛边，有45度倒角。

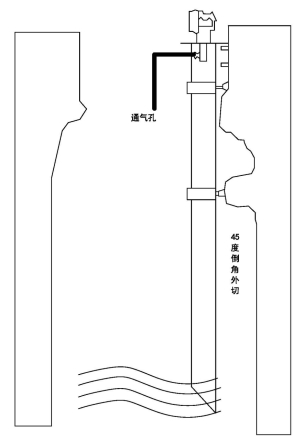

  波导管

  若现场存在强烈的回波干扰(如在狭窄竖井、无法规避的台阶、搅拌叶片等)或液面存在大量泡沫，推荐使用直径大于100mm的PE或PVC管作为超声波的波导管。

  注意：

  顶部有通气孔，确保管内、管外液位一致。

  波导管内壁须光滑(无焊接缝和对接缝)。

  波导管管口要光滑，有45度的倒角。

  固定波导管，应考虑减振措施，防止管内存在声波干扰。

  为了确保波导管内壁没有挂料，有必要定期清理/检查波导管。

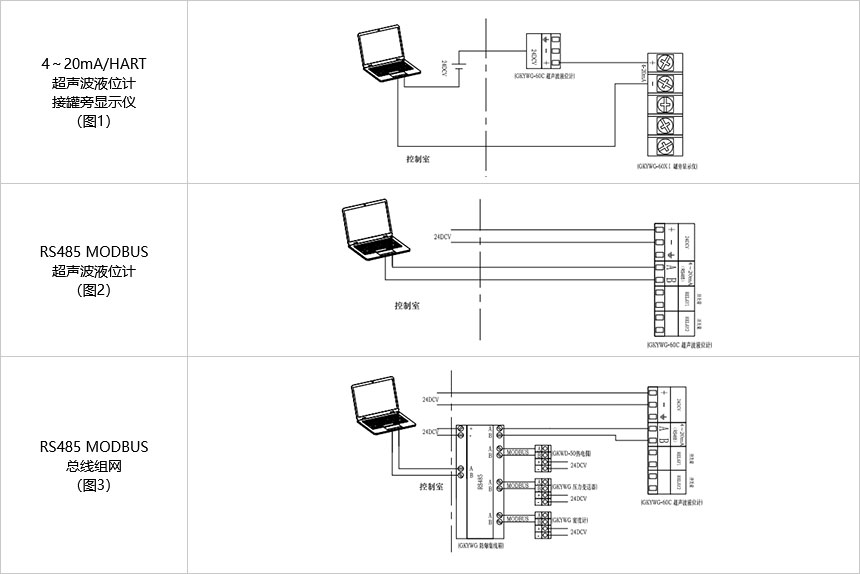

  六、电气连接
